涡街流量计的类型

  • 文章来源:北京力诺
  • 发布时间:2019-02-19 09:02
  • 阅读人数:
  • 文章作者:力诺传感器科技

涡街流量计
  涡街流量计根据卡门涡街的物理原理运行。当流体流过阻流体时,涡流交替地强制在该主体的侧面上,然后通过流动分离或脱落。


  涡旋脱落的频率与平均流速成正比,因此与体积流量成正比(雷诺数>4000)St=Fd/V

  涡旋频率=St.v/d

  St=strouhal数(无量纲)

  v=速度流体(m/s)

  d=阻流体宽度(m)

  由涡流引起的交变压力变化通过横向端口(传感器)传递到阻流体中。

  传感器检测压力脉冲并将其转换为电信号。

  它们的法兰尺寸通常为½英寸至12英寸。

  在天然气服务中,频率比液体应用高约10倍。

  物体宽度(d)和涡街波长{(l)-(λ)}之间的比例称为“strouhal数”(S),约等于0.17

  ls=d

  l»d/0.17

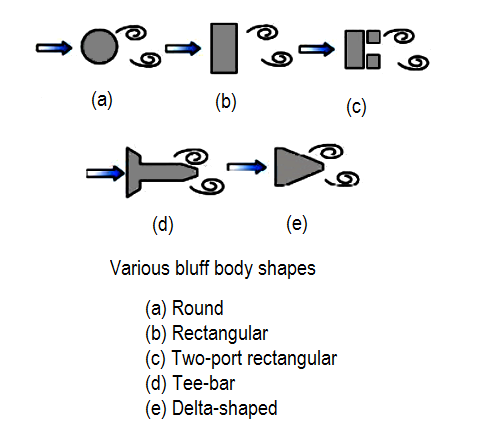

涡街流量计原理


  涡街流量计的类型


  涡流流量计内部有一个阻流体(用于阻塞)以产生涡流。通过测量这些涡流,我们可以测量等效流量。我们有不同类型的传感器可用于测量这些涡流。

  他们是

  1.热传感器

  2.机械传感器

  3.电容传感器

  4.压电传感器

  5.应变计传感器

  6.超声波传感器

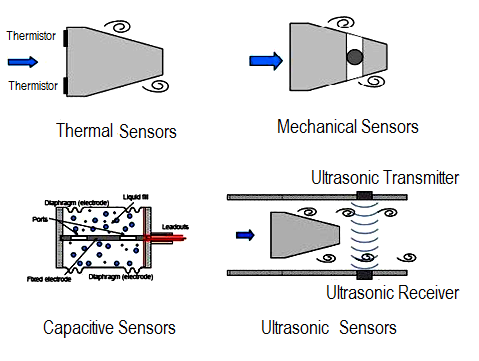

涡街流量计类型


  1.热传感器


  恒温器正在使用(负温度协同效应)


  2.机械传感器


  也称为随机球传感器

  由于涡流,磁球或磁盘从一侧移动到另一侧。

  通过磁性拾取来检测该运动。

  流动球或盘的运动的主要问题可以通过冷凝减慢。


  3.电容传感器


  一个不锈钢的隔膜焊接在阻流体的一侧,组装后用油填充并密封。

  Purring涡旋脱落膜片偏转并通过内部端口从一侧传递到另一侧。

  当膜片偏转时,膜片和电极之间的电容会发生变化。

  电容与电极之间的距离成反比,并且与板面积成正比。

  现代电容式传感器使用过热蒸汽,温度可达427°C。


  4.压电传感器


  压电元件产生的电压输出与施加的压力成比例。

  虽然压电陶瓷材料产生高输出,但其工作温度范围有限(约250°C)。

  铌酸锂(linbo3)压电材料仅提供中等输出,但工作温度范围高于300°C。

  这些类型的传感器不适合温度。低于-40°C

  该传感器与电容式传感器相同。


  5.应变计传感器


  由阻流体产生的涡旋导致身体本身移位少量10μm的量级。

  可以使用直接或间接附接到阻流体的应变仪来检测该弹性运动。

  身体的运动产生应变仪的阻力变化。

  主要缺点是应变计的温度上限(约120℃)。


  6.超声波传感器


  超声波发射器和接收器放置在阻流体后面。

  涡旋调制超声波束,结果输出是涡旋信号。

  该传感器系统具有良好的调节比。

  与此技术相关的主要问题是外部声源会影响测量。

  大多数涡街流量计使用压电或电容式传感器。检测阻流体周围的压力振荡。

  流量计的strouhal数和钝体宽度以及横截面积都是常数(定义为“K”),等式变为

  Q=F/K.

  “K”因子可以定义为每单位体积的脉冲,例如每加仑脉冲,每升脉冲,每立方英尺脉冲,因此可以通过计算每单位时间的脉冲来确定流速。

  根据流动粘度,过程流体的特性和流量计的大小,涡流频率范围从每秒一到数千个脉冲。


  涡街流量计的提示:


  管道雷诺数应至少超过30,000。这意味着涡街流量计只能用于低粘度液体。不建议使用高粘度流体(>3pa.s(30cp))和浆液。(头部损失较高的粘性)

  涡街流量计提供线性数字输出信号,无需使用单独的变送器或转换器。

  没有漂移,因为这是一个频率系统

  无论仪表是用于气体还是液体,仪表的校准几乎与操作条件(粘度,密度,压力,温度等)无关。

  低压(低密度)气体不会产生足够强的压力脉冲,特别是在流体速度较低的情况下(如果使用仪表将会很差并且低流量将无法测量)。

  涡街流量计精度基于仪表系数的已知值(K系数)。

  以上就是涡街流量计的类型,如有任何疑问,可拨打400-801-8633进行咨询。
