pt100温度传感器的工作电路及原理

  • 文章来源:北京力诺
  • 发布时间:2019-03-14 08:54
  • 阅读人数:
  • 文章作者:力诺传感器科技
  在工业生产过程中,想必大家对于pt100温度传感器不是陌生的,这种温度传感器的适应性和适用性都非常的强,能够比较准确的对工业生产过程中的温度进行测量,以便于进一步的操作。本文将为你介绍pt100温度传感器及其应用电路图。

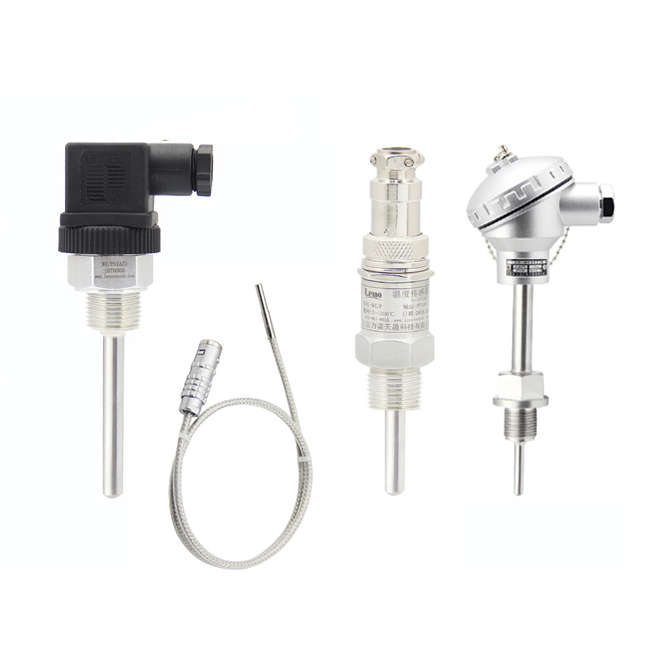

pt100温度传感器
  pt100温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成:传感器和信号转换器。传感器主要是热电偶或热电阻;信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的,因此信号转换器作为独立产品时也称为变送器),有些变送器增加了显示单元,有些还具有现场总线功能。

  温度是自然界中和人类打交道最多的物理参数之一,无论是在生产实验场所,还是在居住休闲场所,温度的采集或控制都十分频繁和重要,而且,网络化远程采集温度并报警是现代科技发展的一个必然趋势。由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系,所以温传感器就会相应产生。

  由于PT100热电阻的温度与阻值变化关系,人们便利用它的这一特性,发明并生产了PT100热电阻温度传感器。它是集温度湿度采集于一体的智能传感器。温度的采集范围可以在-200℃~+850℃,湿度采集范围是0%~100%。

  pt100温度传感器的工作电路工作原理

  PT100是一种正温度系数的热敏电阻。说到什么是正温度系数?就必须要结合负温度系数来讲了。随着温度的升高,电阻的阻值变大,就是正温度系数的热敏电阻,相反,如果随着温度的升高,电阻的阻值变小,就是负温度系数的热敏电阻。

  PT100之所以应用很广泛,不仅是因为它可以测的温度范围宽(零下几十度到零上几百度),还因为它的线性度非常好。“线性度”,说的直白一点就是温度每变化一度,电阻的阻值升高的幅度是基本相同的。这样,就大大的简化了我们的程序。

  不过,PT100也有它的缺点,就是温度每上升一度,阻值变化太小了,只有0.39欧姆。这样就需要硬件上提供高精度低噪声的转换。

  网上流传有很多电路,很多电路其实都是不能当作产品用的。下面给大家提供一种高精度的电路,就是成本有些高,不过品质好。
pt100温度传感器电路图
  对于测温电路,其实有很多可以值得研究的地方,小电路有大智慧。比如,你可以一眼就看出来这个电路不能测零下的温度吗?你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗?你可以修改这个电路,让它可以测到你所需要的温度范围吗?如果把反相(-IN)和同相(+IN)两条线调换,后果如何?

  看看,你觉得电路简单,那么上面的问题都可以回答吗?

  PT100接法:

  细心的客户,会研究一下PT100的接法。PT100一般有两线和三线的传感器。因为线本身肯定有电阻,而上面也提到过,每变化一度,PT100只变化0.39欧姆,那么如果PT100的线很长的话,电阻就越大,线不同,电阻就不同,就肯定会大大的影响测出来的结果。所以,你现在就可以理解了,两线制的PT100,只适合短距离的应用。长距离的应用,就要用三线制。

       以上就是pt100温度传感器的工作电路及原理,如您有任何疑问以及存在选型问题,可直接拨打力诺官方免费热线400-801-8633进行详细咨询。
