消防风道压力测控系统实施方案

二、系统工作原理

当发生火灾时，通过风差压传感器测量前室（合用前室）与走廊之间的压差，当压差值高于30Pa时，风阀控制箱控制前室正压送风机的旁通阀打开；当压差值低于25Pa时，控制旁通阀关闭，以控制前室与走廊之间压差值在25Pa ～ 30Pa之间。

当发生火灾时，通过风差压传感器测量防烟楼梯间和走廊之间的压差，当压差值高于50Pa时，风阀控制箱控制楼梯间正压送风机的旁通阀打开；当压差值低于40Pa时，控制旁通阀关闭，以控制前室与走廊之间压差值在40Pa ～ 50Pa之间。

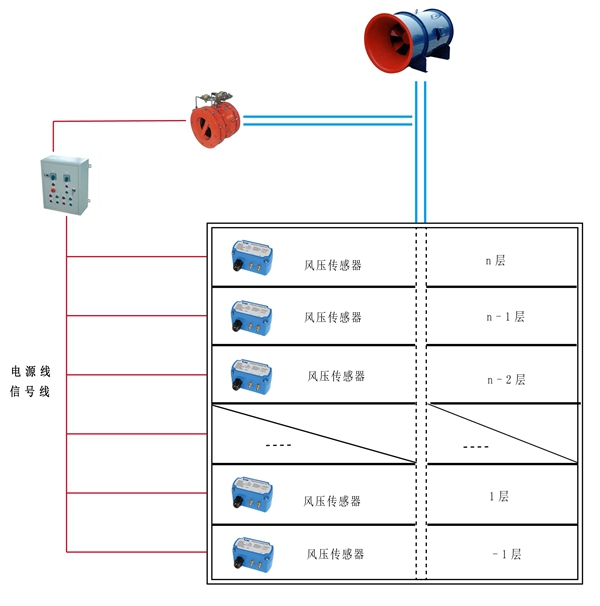

三、系统方案（右图所示）

四、产品特点

1.采用进口高精度、小量程压力传感器芯片，内置工业级ARM主流处理器，通过液晶实时显示压差值，抗干扰能力强，工作稳定可靠，寿命长。

2.产品具备“回差”（或称“滞环”）功能，满足空气压差“区间”控制。

3.系统采用四线制，接线简单方便，利于现场施工。
