T711W卫生型电磁流量计

T711-G3卫生型电磁流量计

  • 优势一T711系列智能电磁流量计测量不受流体密度、粘度、温度、压力、和电导率变化的影响;

  • 优势二T71W卫生型电磁流量计专门应用于食品、制药、饮料等行业;

  • 优势三该仪表本体采用不锈钢(304或316L)制成,电极和衬里材质符合卫生级标准;

  • 优势四采用国外先进结构优化设计,大大提高了仪表的精确度和重复性;查看详细资料


一、产品概述

        T711-G3卫生型电磁流量计是—种专门应用于食品、制药、饮料等行业,作为 计量、配料、控制成品灌装等用途的专用流量计量仪表。该仪表本体采用不锈钢 (304或316L)制成,电极和衬里材质符合卫生级标准。整机结构突破传统工艺,采用国外先进结构优化设计,大大提高了仪表的精确度和重复性。该系列卫生电磁流量计已经达到同类型产品国际水准,是卫生行业理想的测控仪表。
二、工作原理

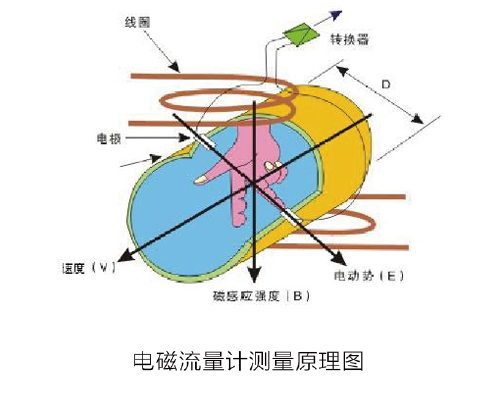

        根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为: 式中:E=B.V.D.K
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4-20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

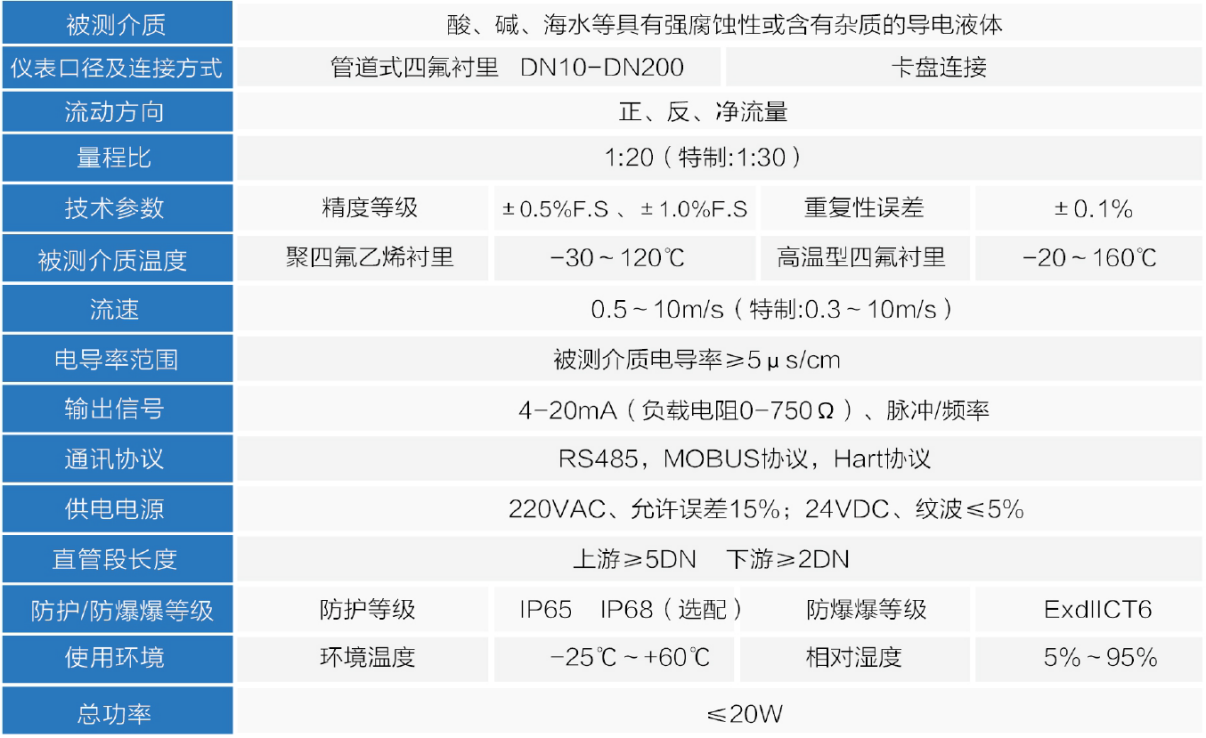

三、技术参数


表4.1电磁传感器通用指标

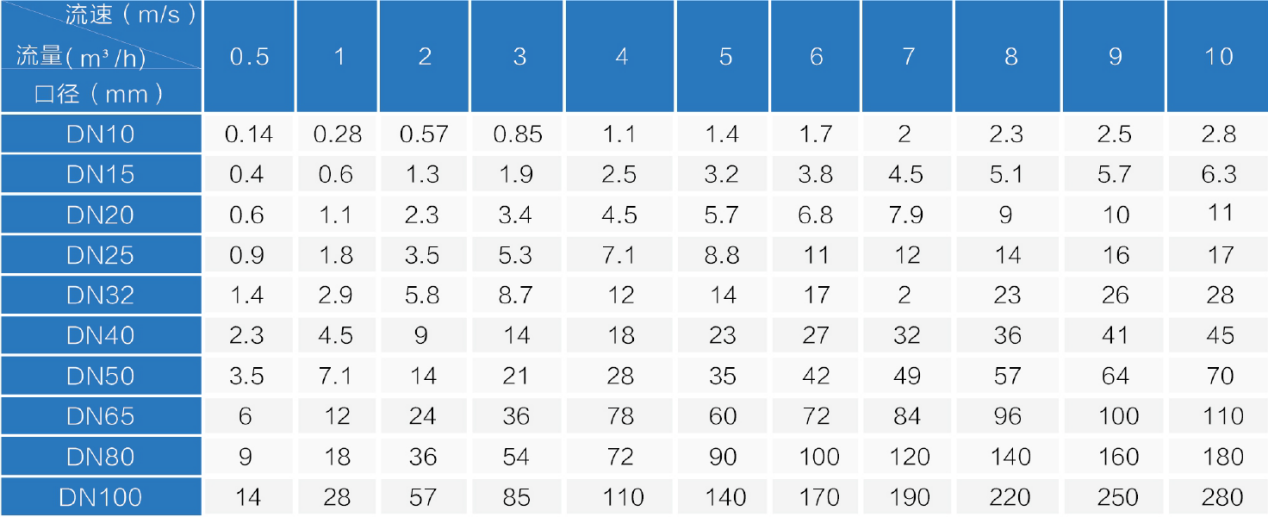

四、流量范围

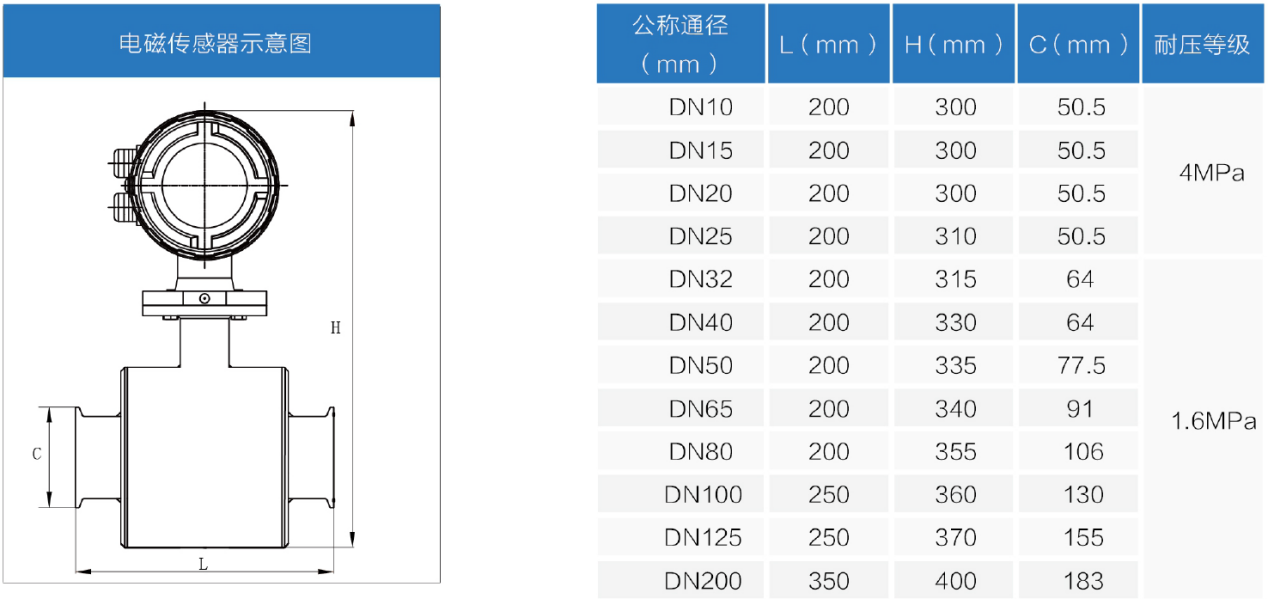

五、外形尺寸图
