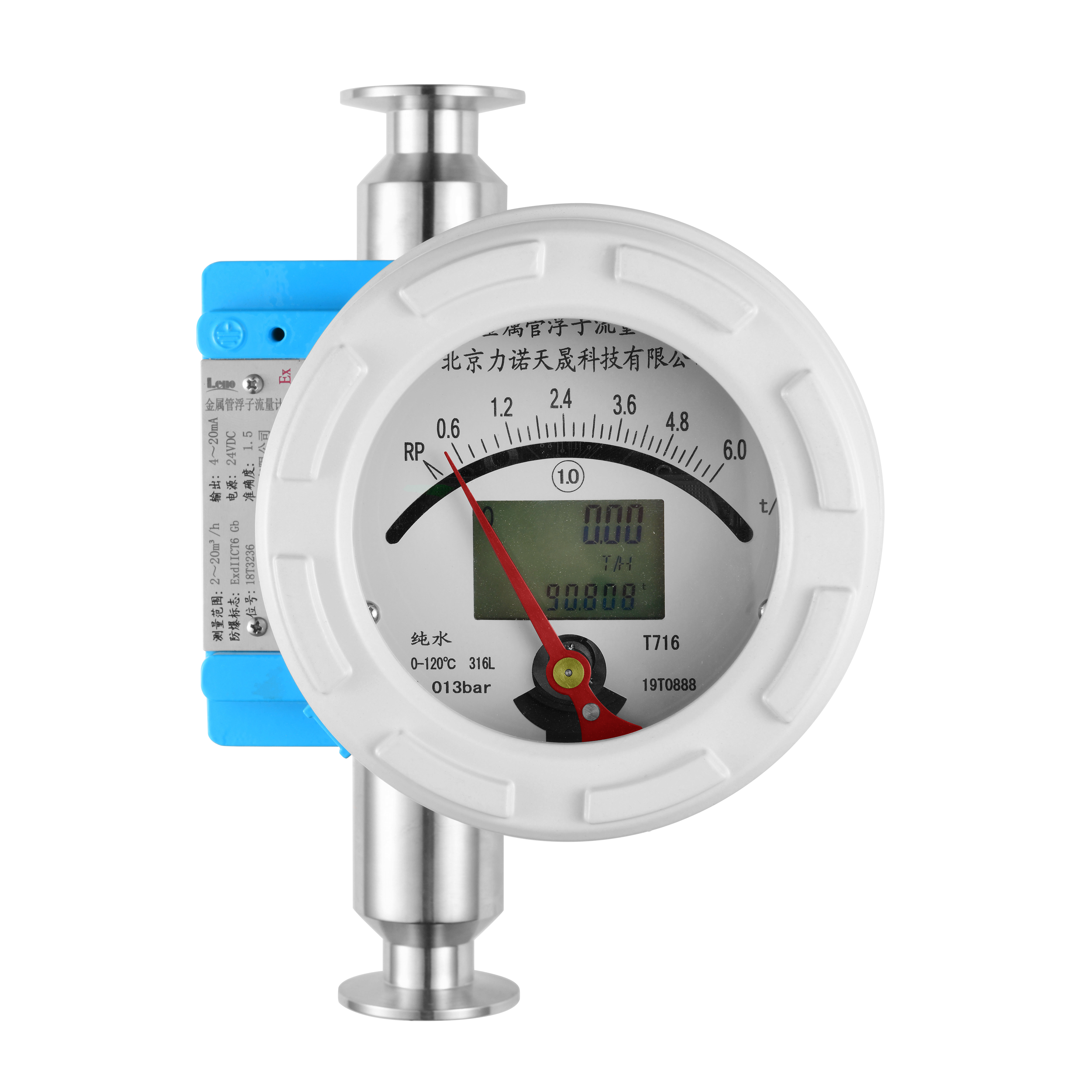

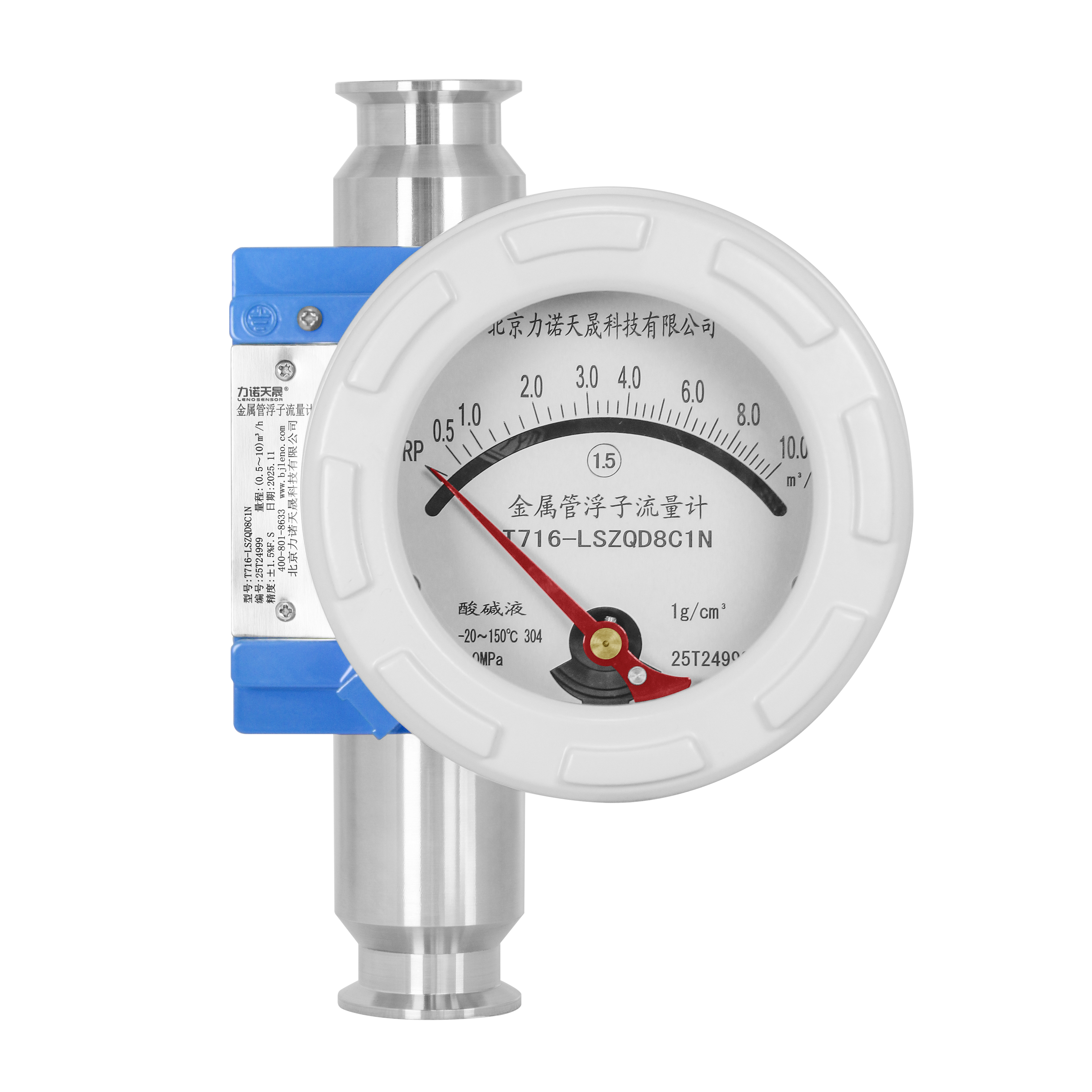

产品概述

T716系列金属浮子流量计(又名:金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点,它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的测量。多年来,金属管浮子流量计以其优良的综合性能和长期的稳定性,以及较好的性价比,在石化、钢铁、电力、食品、制药、水处理等行业得到了广泛的应用。

工作原理

T716系列金属管浮子流量计主要由两大部分组成:传感器和显示器 。传感器主要由连接法兰或卡盘、测量锥管、浮子和上下导向器组成;显示器主要由売体、磁传动系统、刻度盘和电远传系统组成。在垂直的锥形测量管内,有一可上下移动的测量部件一浮子(图1) ,当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管向上移动。当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。也就是说,流体流量的大小, 决定了浮子在测量管中的位置, 从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥形管之间的环形面积保持恒定。浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力P,这三个力达到平衡。根据流体动力学的柏努力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理设计的。在浮子的内部, 镶嵌一高性能永久磁体, 当浮子处于平衡位置时在锥形管的外面, 安装一磁传感器, 这样, 就能将测量管内浮子的直线位移通过非接触形式传递到显示器中, 通过检测和处理后,最终显示在显示器的刻度盘上或输出相应的标准4～20mA电流信号。

产品特点

技术参数

外形尺寸
