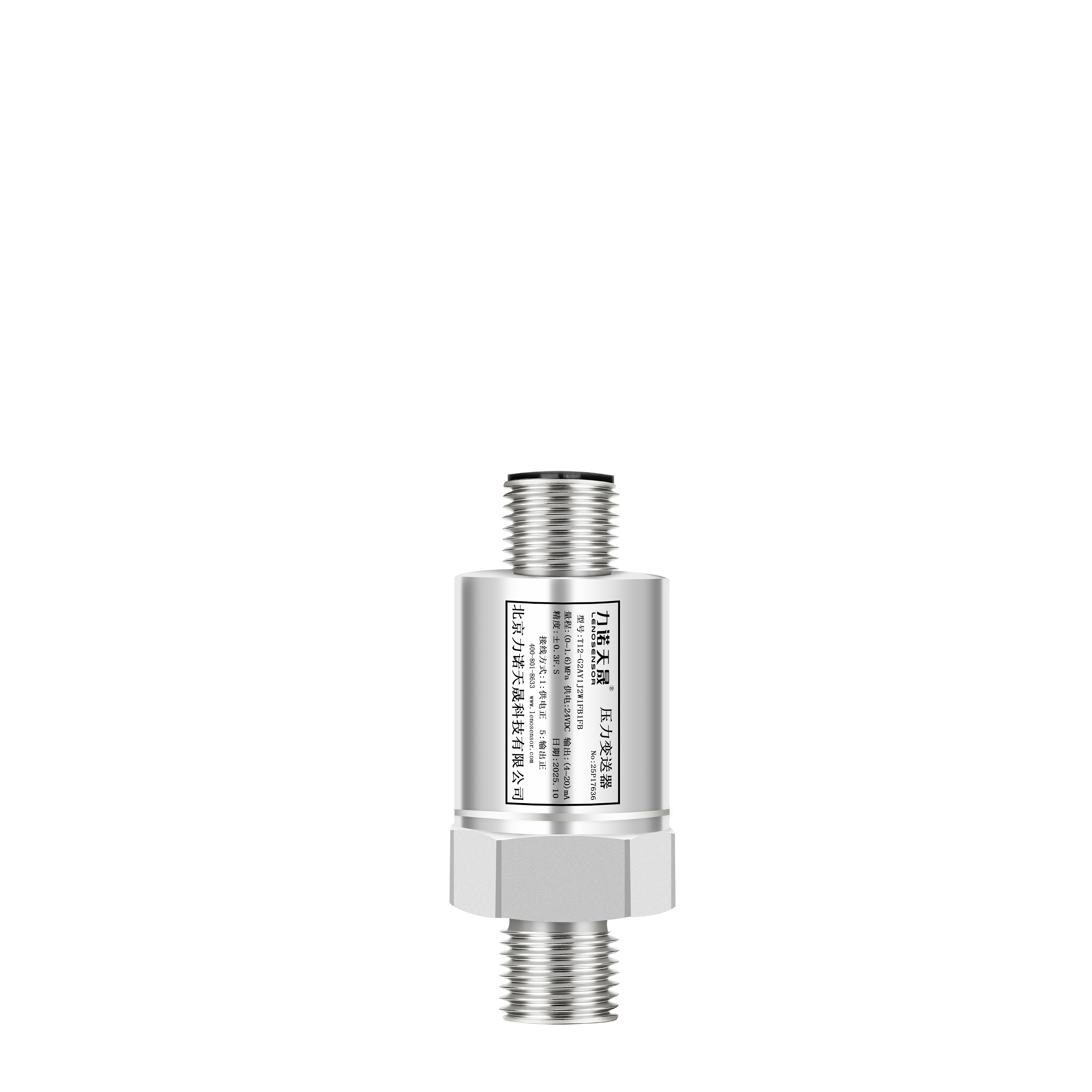

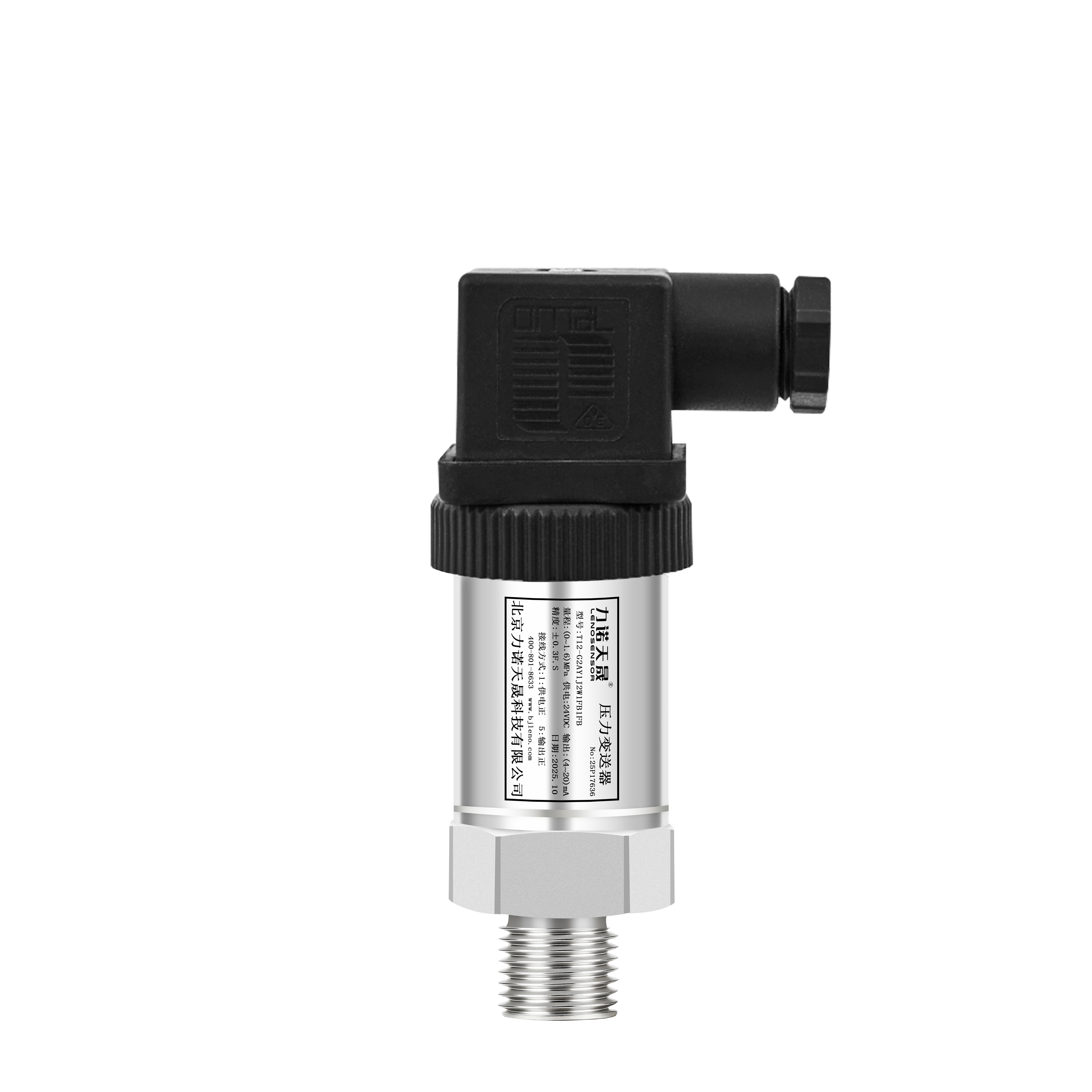

T12 经济型压力变送器
产品概述
T12压力变送器是一款无充油、无粘胶，纯干式压力传感器，该产品工作压力范围宽(-0.1~+300MPa 可选），工作温度范围广（-40℃～+175℃可选），体积小巧，抗冲击性能优异，广泛应用于液压系统检测、石油深井检测、科研实验等领域；
产品特点
| 01 压力测量范围宽：(-0.1-1.0MPa/100MPa/300MPa 可选）； |
| 02 超小型全不锈钢结构；激光标注，识别性强； |
| 03 超小型结构设计，满足各种有限空间的压力测量； |
| 04 一体化感压膜片，无冲油和胶粘，抗振动、耐冲击，温漂小、寿命更长； |
| 05 更快的动态响应频率（1KHz），捕捉压力瞬间变化，精准描绘压力测量曲线。 |
| 06 广泛应用于：航空、航天等实验装置；石油、化工及冶金行业；液压系统、各种实验装置；潜水、造船及钻井平台等领域；热电、冶金、机械、轻工行业；科研院所、实验室压力校验等。 |
工作原理

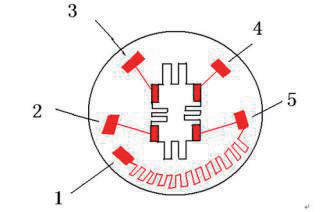

T12压力变送器是将石英绝缘晶体与钛合金感压基座有效的结合在一起，石英晶体上熔焊应变敏感电桥，在压力的作用下，钛合金感压基座产生微形应变，该形变使电桥输出发生变化，变化的幅值与被测压力成 比例。电桥电路将电桥的失衡信号，转换为电压信号输出。石英绝缘晶体有着非常好的弹性和绝缘特性，不会发生滞后、疲劳和蠕变现象，对温度变化不敏感有着很好的工作特性，可应用于各种复杂环境场合。
技术参数
|
测 量 介 质
|
适 合 不 锈 钢 、 钛 合 金 的 各 种 气 体 、 液 体 和 蒸 汽 ； |
|
测 压 类 型
|
负 压 表 压 |
|
测 量 范 围
|
-0. 1-1 .0MPa/ 100MPa/300MPa 可 选 |
|
过 载 压 力
|
常 规 1. 5 倍 极 限 2. 0 倍 满 量 程 过 载 压 力 |
|
输 出 信 号
|
4～20mA |
|
激 励 电 压
|
24VDC |
|
工 作 温 度
|
-20～80℃ |
|
响 应 时 间
|
≤ 1ms |
|
综 合 精 度
|
± 0. 1%F. S ± 0. 25% ± 0. 5% （ 由 非 线 性 误 差 、 重 复 性 误 差 及 迟 滞 特 性 在 内 的 综 合 误 差 等 级 ） |
|
绝 缘 阻 抗
|
≥ 500MΩ |
|
温 度 漂 移
|
≤ ± 0. 005％ FS／ ℃ ( 温 度 范 围 -20-85℃ ， 包 括 零 点 和 满 量 程 的 温 度 影 响 ) |
|
稳 定 性 误 差
|
± 0. 1％ FS／ 年 |
|
接 液 材 质
|
17-4 不 锈 钢 |
|
外 壳 材 料
|
304不锈钢 |
|
螺 纹 连 接
|
G1/4外螺纹 |
|
电 气 连 接
|
M12防水插头 |

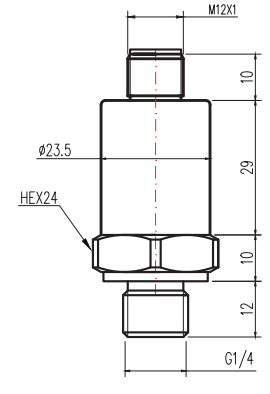

外形尺寸/接线方式
产品优势：
◆ 压力测量范围宽：(-0.1-1.0MPa/100MPa/300MPa 可选）；
◆ 超小型全不锈钢结构；激光标注，识别性强；
◆ 超小型结构设计，满足各种有限空间的压力测量；
◆ 一体化感压膜片，无冲油和胶粘，抗振动、耐冲击，温漂小、寿命更长；
◆ 更快的动态响应频率(1KHz)，捕捉压力瞬间变化，精准描绘压力测量曲线。
