T23防腐型压力变送器

T23防腐型压力变送器

  • 优势一可根据用户需要选择不同精度等级的传感器芯体;

  • 优势二可根据不同被测介质的腐蚀特性选择不同的耐腐蚀材质;

  • 优势三支持用户定制,最大程度满足客户对防腐介质的压力测量。查看详细资料


一、产品概述

        T23防腐型压力变送器是以T22压力变送器为基础,升级接液材质的防腐等级研制而成。该压力变送器采用一体化结构设计,可根据不同被测介质的腐蚀特性选择不同的耐腐蚀材质,支持客户定制,最大程度满足客户对防腐介质的压力测量;
T23防腐型压力变送器可搭配多款传感器芯体,其中陶瓷压力传感器芯体频响高,准确度好,长期工作稳定且耐酸碱性腐蚀,被广泛应用于各种耐腐蚀压力测量场合。该压力变送器过程连接件采用PTFE材质,电气连接采用不锈钢压母出线,提高了防护等级,同时,配套线缆表层为PTFE材质层,确保了整机的耐腐蚀性能;
二、工作原理

        陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料;陶瓷压力芯体(以下简称:陶瓷压力传感器)主要由瓷环、陶瓷膜片和陶瓷盖板三部分组成;陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃,而且具有测量精度高、长期稳定性好等特点。陶瓷压力传感器没有液体的感压传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。
二、产品特点

◆可根据用户需要选择不同精度等级的传感器芯体;
◆可根据用户需要选择不同防腐特性的接液材质;
◆支持用户定制;
三、应用领域

◆化工、印染、储能电池、科研实验等过程控制领域。

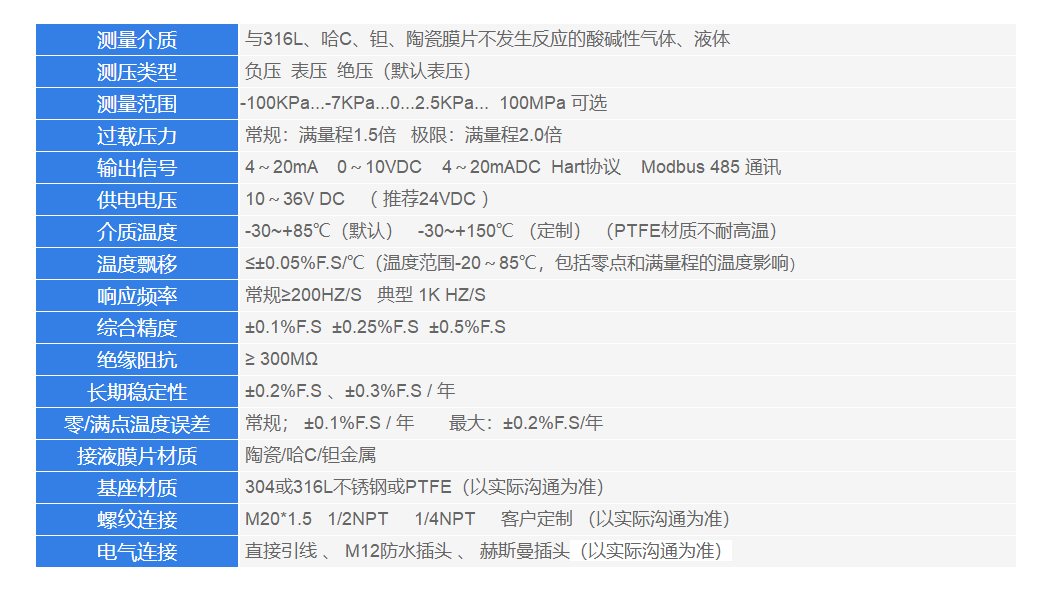

五、通用参数



六、电气接线图

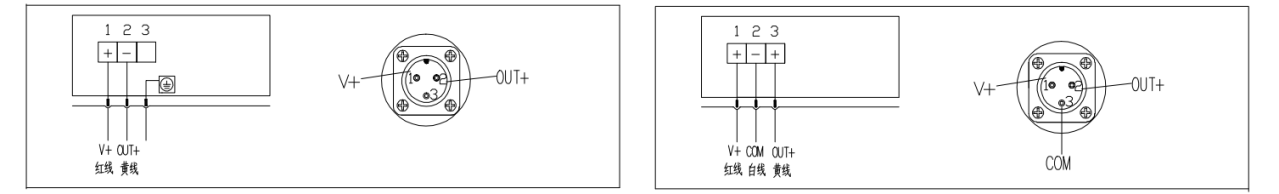

M12防水接头 二限制电流信号接线图

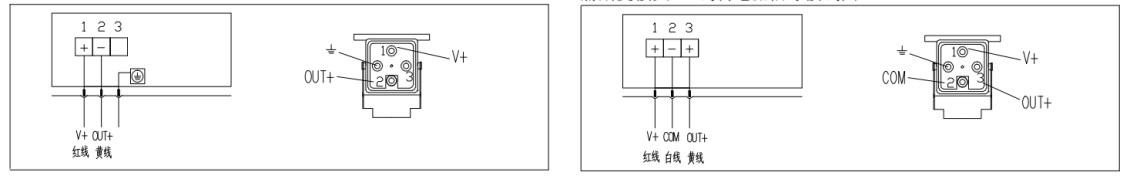

 赫斯曼接头 二线制电流信号接线图

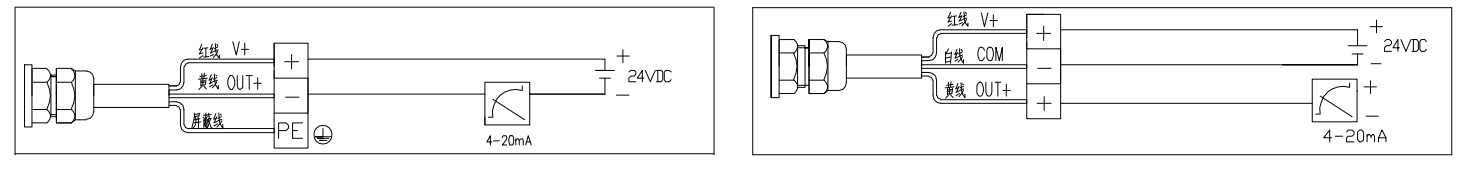

 直接引线 二线制电流信号接线图

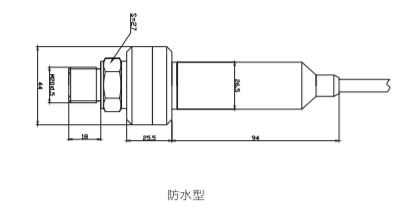

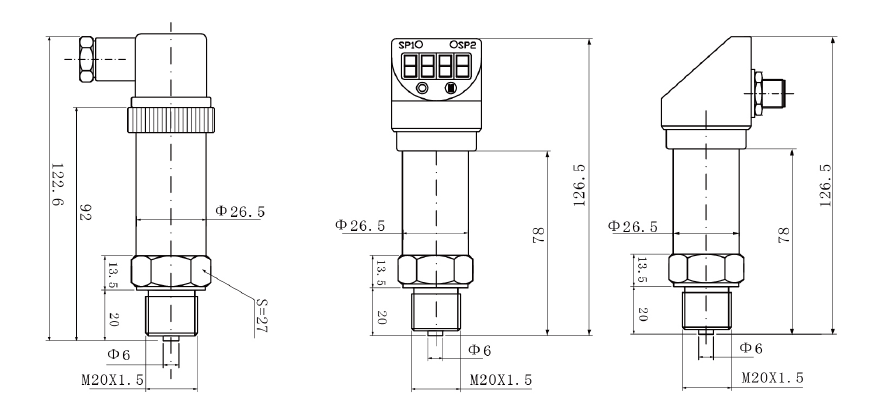

七、外形尺寸


八、安装示意图
