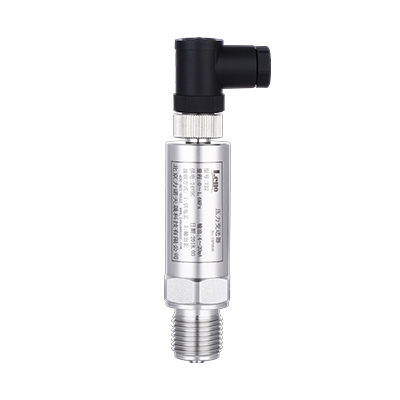

T21标准型压力变送器

T21标准型压力变送器

  • 优势一在石英薄膜压力传感器的基础上,选用进口一体化集成电路,输出标准模拟量信号;

  • 优势二全不锈钢圆柱型结构,体积小、重量轻、高频响、安装方便;

  • 优势三多种过程连接形式和引线方式可供选择,能满足用户需要;

  • 优势四扩展功能:小型液晶显示及带开关量信号输出表头;可非标定制查看详细资料


一、产品概述

        T21标准型压力变送器是在T11系列石英薄膜压力传感器的基础上,选用进口一体化集电路,输出国际通行的4-20mA电流信号或1-5VDC电压信号。本变送器为全不锈钢圆柱型结构,体积小、重量轻、高频响、安装方便;多种过程连接形式和引线方式可供选择,能够满足客户的需要,适用于各种测量控制设备的配套使用。
二、产品特点

?压力测量范围宽(-0.1-1.0MPa/100MPa/300MPa 可选);
?耐温范围宽(-45℃-+85℃+/150℃/200℃/300℃ 可选);
?测量介质范围宽 适合不锈钢、钛合金的各种气体、液体和蒸汽;
?全不锈钢结构,体积小巧;激光标注,识别性强;
?密封方式 端面密封和双"O"型密封圈相结合;
?一体化感压膜片,无充油、无粘贴,抗振动、冲击能力强;
?扩展功能 小型液晶显示及带开关量信号输出表头;
?多种通讯方式 2路/4路开关量输出,一路模拟量4....20mA输出,带Modbus 485通讯。
?备注:继电器容量220V AC/3A,30VDC/3A 触电寿命100000次(限TC286型)
三、应用领域

?航空、航天等实验设备;
?潜水、造船及钻井平台等领域;
?石油、化工及冶金行业;
?热电、冶金、机械、轻工行业;
?清洁能源、水处理及楼宇自控领域。
?科研院所、实验室压力校验等;

四、动态性能


T21标准型压力变送器性能图



五、技术参数


T21标准型压力变送器技术参数



六、外形尺寸

T21标准型压力变送器外形尺寸

七、安装示意图


T21标准型压力变送器安装示意图

        T21标准型压力变送器,可直接安装在测量接口上,也可以通过安装支架安装在支撑管上,不论采用哪种安装方式,变送器的零点和满量程不受影响。建议用户使用工业屏蔽电缆作为引线,变送器壳体可以接地或不接地。负载电阻,传输线长度及电阻率,应符合变送器负载特性的要求。电缆线不能与其它强电信号共用一条导线管或布线槽,也应避免从其它大功率设备附件穿过,变送器的屏蔽线应可靠接地。

八、压力变送器高温接口


T21标准型压力变送器压力变送器高温接口示意图



九、电气接线图


T21标准型压力变送器电气接线图
